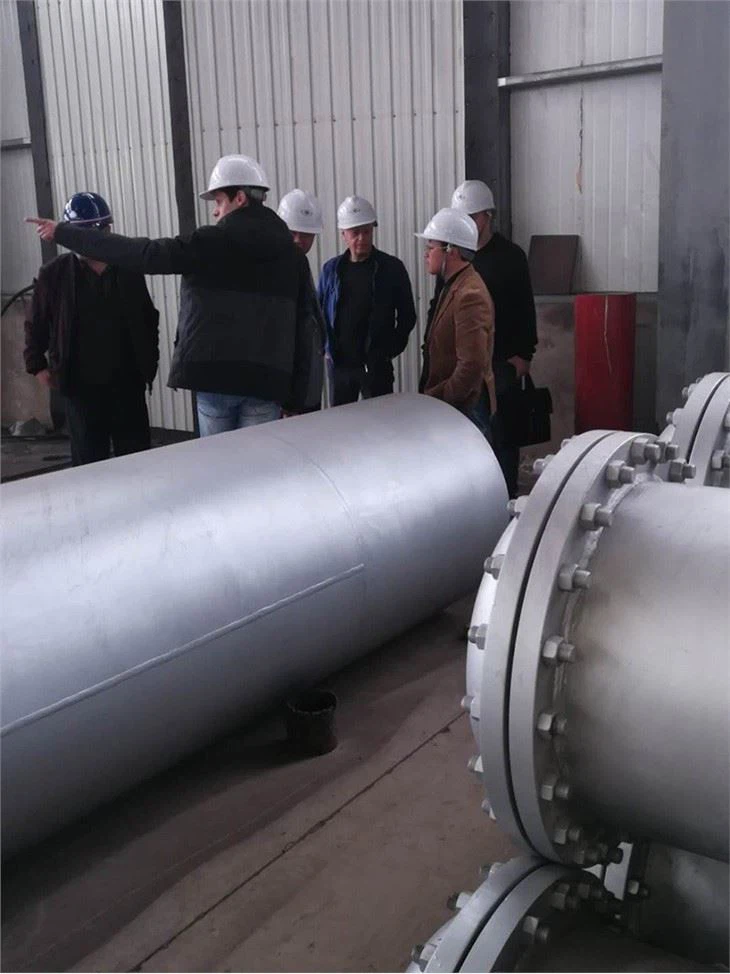

Titano korpuso ir vamzdžio šilumokaitis

Titano korpuso ir vamzdžių šilumokaičiai, pagaminti iš titano lydinių (paprastai Gr2 ir Gr12), yra tam tikra įranga, kuri dalį šilumos perduoda iš karšto skysčio į šaltą skystį. Korpuso ir vamzdžių šilumokaičiai yra plačiausiai naudojamas šilumos perdavimo būdas chemijos perdirbimo pramonėje dėl savo lanksčios konstrukcijos ir gebėjimo apdoroti skysčius su įvairaus kietųjų dalelių kiekiu. Titano vamzdžių šilumokaičiai yra labai ypatingi chemijos perdirbimo įmonėms, chlorato gamybos įrenginiams, sieros regeneravimo įrenginiams, angliavandenilių perdirbimo įrenginiams, gėlinimo procesams, energijos gamybai ir daugeliui kitų programų, kur šilumokaičiai turi veikti rūgštinėmis ir (arba) aukštos temperatūros sąlygomis ir vaidinti svarbų vaidmenį. Jis gali būti naudojamas kaip šildytuvas, aušintuvas, kondensatorius, garintuvas ir katilas chemijos gamyboje.

Produkto Aprašymas

Titano savybės

Ypatingos titano savybės leidžia naudoti iš jo pagamintas medžiagas ir gaminius, naudoti ekstremaliose temperatūrose ir priešiškose darbo terpėse. Jis giriamas dėl didelio atsparumo korozijai, didelio atsparumo tempimui ir tvirtumo. Titanas ilgą laiką gali veikti esant 450-500 C laipsnių. Titanas atsparus korozijai nuo šarmų, chlorido, chloruotų organinių medžiagų, sieros rūgšties ir azoto rūgšties.

Korpuso ir vamzdžio šilumokaičiams taip pat yra toliau nurodytų medžiagų.

• Cirkonis
• Tantalas
• Niobis
• Nikelio lydiniai
• Inconel
• Dvipusis nerūdijantis plienas
• Nerūdijantis plienas

• Sprogstamosios surištos medžiagos

Procesas

1. Titano apvalkalo ir vamzdinio šilumokaičio korpusas dažniausiai yra suvyniotas ir suvirintas titano plokštėmis. Suvirintos jungtys turi turėti visą prasiskverbimo struktūrą, o mažiausias atstumas tarp suvirinimo siūlių turi būti didesnis nei 3 kartus didesnis už plokštės storį ir ne mažesnis kaip 100 mm. Kryžminės suvirinimo siūlės neleidžiamos. Tarp jų suspaudimo sąlygomis neturėtų būti naudojamos juosmens jungtys, kampinės jungtys ir galinės jungtys.

2. Titano korpuso ir vamzdinio šilumokaičio galvutės tipas dažniausiai parenkamas pagal projektinį slėgį, projektinę temperatūrą ir įrangos eksploatavimo reikalavimus. Dažniausiai naudojami galvos tipai yra šie:

a) Išgaubta galvutė: pageidautina, kad išgaubta titano galvutė būtų elipsės formos. Žemo slėgio ir normalaus slėgio įrangai taip pat galima naudoti indo galvutę ir sferinę galvutę. Pagrindiniai matmenys atitinka JB/T4746 reglamentą.

b) Kūginė galvutė: kūginiai apvalkalai be flanšų dažniausiai naudojami titano įrangos apatinėms galvutėms esant atmosferos slėgiui, o kūgio pusės viršūnės kampas a yra mažesnis arba lygus 30 laipsnių. Kai > 30 laipsnių arba kai kūgio korpuso ir cilindro jungtis naudojama kaip įrangos atramos taškas, reikia naudoti flanšinį kūginį apvalkalą. Pagrindiniai flanšinio kūginio korpuso matmenys atitinka BT4746 nuostatas.

c) Plokščias dangtis: plokšti dangčiai dažniausiai naudojami atmosferos slėgio titano įrangai. Jei įranga yra lygiai ant grindų, plokščią dangtį su užlenktais kraštais galima suvirinti cilindru. Vertikali įranga, kurios skersmuo yra didelis, esant normaliam slėgiui, gali turėti T formos dvipusį suvirinimo konstrukciją, jungiančią plokščią dangtį ir cilindrą.

3. Titano korpuso ir vamzdžio šilumokaičio flanšinė jungtis paprastai yra laisva flanšinė jungtis. Įrangai, kuri gali sukelti plyšių koroziją, dažniausiai parenkamos nemetalinės arba metalinės medžiagos, kurių drėgnumas ir brinkimas yra mažesnis. Kad laisvas flanšas neslystų arba nenukristų, reikia įrengti nuo kritimo saugantį pertvarą. Deflektorių skaičius priklauso nuo įrangos skersmens, bet ne mažiau kaip 3 vnt
